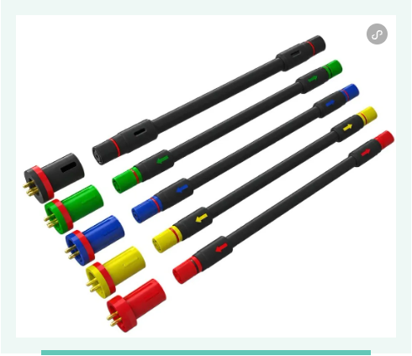

新品速遞 | MiniCirc 連接器

來源: Molex莫仕連接器

電助力自行車和踏板車設計師面臨一大挑戰：要在緊湊的車架中集成可靠的電氣連接，同時需要元件具備輕量化、節省空間、耐磨損的特性，能承受嚴苛的戶外使用環境。MiniCirc 連接器具有 IP68 防護和抗震性能，採用緊湊型短體設計，完全對配後提供觸覺回饋，可實現穩固持久的連接，因而成為該應用場景理想的解決方案。

01 優勢和特性

◆ 提供完全裝配後的清晰觸覺回饋

搭扣設計可確保牢固可靠的機械鎖定，防止意外斷開，並確保正確對配。

◆ 便於輕鬆集成和電纜穿線

連接器緊湊小巧，可最大限度減少空間佔用，從而降低安裝複雜性。

◆ 提供簡易的對配和拔脫

不同的顏色編碼箭頭符號可減少組裝過程中的混淆，方便立即識別連接器類型。防錯設計採用僅允許正確對配的配置，有助於防止不正確的連接。

◆ 有助於簡化電纜佈線

短體設計縮短了連接器長度並減小了體積，可解決在電助力自行車和踏板車車架中將連接器穿過狹窄、彎曲或弧形管路的難題。

◆ 降低腐蝕和連接故障風險

連接器具有 IP68 防護等級，可在嚴苛環境中防塵防水。

◆ 提供密封開口的選項，幫助減少在室外應用中的開口尺寸

連接器的圓形設計支援更小、更易於密封的開口，從而增強在戶外應用中的防護性和耐用性。

02 市場和應用

機器人

• 工業機器人
• 人形機器人

農業機械

• 收割機
• 灌溉系統感測器
• 自動割草機

機動車

• 電助力自行車和踏板車
• 高爾夫球車
• 摩托艇
• 四輪摩托車
• 雪地車

電助力自行車和踏板車

充電基礎設施

• 電動自行車充電電池
• 充電站
• 便攜型電動自行車充電電池

充電站

電氣和電源

• 警報系統
• 燈串
• 安防感測器

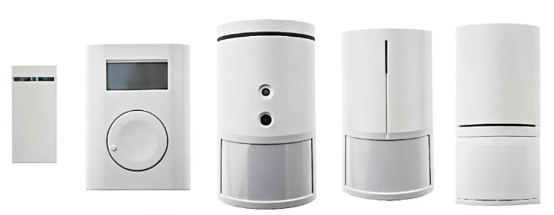

安防感測器

家庭儲能

• 電池
• 逆變器

逆變器

HVAC

• 空調
• 熱泵
• 通風裝置

熱泵

03 規格

參考資訊

• 包裝：防靜電袋
• 設計單位：毫米
• RoHS/REACH：是
• 不含鹵素：是
• 不含 PFAS：是

電氣

• 電壓（最大值）：60V DC
• 電流（最大值）：3.0A（2 至 5 個引腳）；2.5A（6 個引腳）
• 絕緣電阻（最小值）：100 兆歐
• 接觸電阻（最大值）：10 毫歐
• 耐電壓：600V DC

機械

• 佈線連接：壓接
• 連接器對配長度：30.00mm
• 對配力：10.4N
• 拔脫力：10.4N
• 耐用度（最小值）：>200 次插拔

物理

• IP 等級：IP68
• 耐鹽霧性：72H
• 工作溫度：-40°C 至 +85°C
