使用高密度機器人連接器實現工業人形機器人的規模化

來源: Molex莫仕連接器

“

通過人形機器人緊湊且頻繁運動的關節來傳輸複雜的感知資料，會造成空間和電磁干擾（EMI）瓶頸。要克服這些物理障礙，需要能夠在上百萬次運動迴圈中保持可靠電力和信號傳輸的高密度互連系統。

”

人形機器人正迅速從實驗室環境走向工廠車間的日常運營，預計這一轉變將使市場規模從當前的 20 億美元增長至 2035 年的 400 億美元。要在複雜的工業環境中發揮作用，這些機器需要配備先進的感知系統，以應對動態的物流和製造任務。與人類工人安全協同作業，需要集高解析度視覺、觸覺回饋和環境建圖能力於一體的大型感測器套件。

人形機器人感測器的集成過程會帶來相當大的物理挑戰。設計工程師需要將計算、感知、電源和驅動整合到單一的機器人神經系統中。標準工業佈線無法適應受限的物理空間，也無法承受通過高度靈活的肢體傳輸電力和資料所產生的機械疲勞。要將人形機器人平臺擴展至大規模生產，就需要用加固型微互連系統架構取代傳統的線束。

PART 01/

人形機器人視覺系統佈線的空間和 EMI 瓶頸

要打造一個機器人神經系統，首先必須克服內部空間根本性不足的問題。在人形機器人受限的物理外殼內裝入高解析度攝像頭和觸覺感測器，會造成嚴重的佈線瓶頸，同時還會帶來熱管理和 EMI 方面的挑戰。

應對小型化與熱陷阱

隨著設計人員追求更接近人體的比例，內部空間變得極其緊張。高電流電源線和高速資料連結往往需要穿過直徑僅 6.00mm 的驅動器通道。將大量電纜塞入這些超窄通道中，幾乎沒有留給氣流或傳統線束的空間。在有限空間內持續傳輸電力會產生大量熱量，形成熱陷阱，從而降低感測器精度。

保護信號完整性免受電機雜訊干擾

除了熱問題之外，電源線與資料線距離過近還會引發嚴重的電氣衝突。將高頻寬資料線緊鄰高扭矩電機走線，會使敏感信號暴露在強烈的 EMI 干擾之下。而物理空間的缺乏又排除了使用厚重的遮罩材料來隔離感知資料與電機雜訊的可能。如果人形機器人視覺系統佈線不當，未遮罩的互連系統會吸收這些干擾並污染資料流程，導致視覺延遲，甚至在人機交互過程中產生危險的計算失誤。

PART 02/

防止頻繁運動機器人關節中的機械疲勞與信號損耗

即便工程團隊在電纜佈設方面成功克服了棘手的熱管理和 EMI 瓶頸，佈線還必須經受住持續運動的考驗。人形機器人關節持久的多軸連續運動，需要依靠專門的高柔性電纜和穩固的互連系統來避免災難性的電力中斷和資料丟失。

持續關節活動帶來的物理損耗

人形機器人的肢體模仿人體複雜的活動方式，尤其是手腕和腳踝等頻繁運動區域。在機器人肢體重複運動的持續摩擦下，標準工業電纜性能會逐漸下降，最終導致傳統電纜線束出現機械疲勞或導線開裂。這些物理上的微小裂紋會引發間歇性故障，從而在運行過程中導致關鍵資料流程中斷或引發突然的電源故障。這些難以捉摸的電氣問題會使現場診斷更加複雜，並增加維護停機時間。一旦失去與末端感測器的連接，機器人對環境進行建圖或與人類工人安全互動的能力將立即受到影響。

利用高柔性架構確保電源和資料傳輸

克服物理磨損需要從整體上優化關節的電氣架構。首先，可靠性能取決於採用高柔性電纜，這種電纜能夠承受數百萬次彎折迴圈而不會降低信號品質。同時，柔性印刷電路（FPC）和專用電纜元件可在緊湊的關節外殼內輕鬆彎折，以緩解機械應力。高震動環境還需要配備堅固鎖緊機構的小型連接器。這些集成式鎖緊特性可共同防止端子回退，確保在高衝擊動作下保持穩定的電氣接觸。

PART 03/

降低遠端品質以減小電機扭矩並延長電池續航時間

在加固這些連接以保證耐用性的同時，工程師還應考慮電纜的實際重量。為提升機器人的靈活性，工程師們採用在盡可能小的外形中集成高功率密度和信號傳輸能力的互連系統。

傳統佈線重量的弊端

人形機器人設計人員通常希望儘量降低肢體品質，尤其是遠離軀幹的部位。雖然電機必須安裝在運動點或其附近，但沉重的傳統線束會給機器人肢體和末端增加不必要的重量，從而與這一整體設計目標背道而馳。將粗大的線束穿過手臂和腿部會顯著增加機器人的遠端品質。額外的重量迫使近端電機僅移動肢體本身就需要更強力地運行，更不用說執行提升外部載荷這一指定任務。

整合電源和數據以延長執行時間

用節省空間的板對板連接器取代厚重的電纜，可以在不擴大機器人外形的前提下最大限度地縮小感測器套件的物理佔用空間。先進的微互連系統可將電力傳輸和資料信號整合到緊湊的單一介面中。降低電氣架構的品質可減小電機所需的扭矩。電機負擔的減輕最終可延長無系留式人形機器人平臺的電池續航時間。

PART 04/

克服大批量生產的手動裝配瓶頸

設計出完美的輕量化高柔性架構只是成功了一半。製造商還必須具備大規模量產的能力。在裝配線上製造數千台設備會帶來新的挑戰。手動佈線的定制線束會引入可變性，增加裝配過程中出現安裝錯誤的可能性。依賴定制佈線還會使工程師陷入頻繁進行線束返工的複雜設計迴圈中。這些勞動密集型的生產方式會阻礙製造商達成現代工廠車間所要求的嚴格一致性。

利用標準化連接器加速部署

實現互連系統架構標準化，能建立可預測、可重複的製造流程，非常適合大規模生產。借助高密度機器人連接器，設計人員能夠用適於機器加工的組件取代手工焊接的關節。

標準化連接器內置的機械鍵控和顏色編碼可提供額外的物理防錯保護。這些集成功能可避免在快速裝配過程中出現代價高昂的對配錯誤，並使製造現場能夠在較少專業培訓的情況下快速提升產量。減少手動裝配帶來的阻礙，最終可縮短工業部署的整體上市時間。

PART 05/

適用于人形機器人微型空間的成熟互連解決方案

工業人形機器人的規模化部署取決於堅固耐用的互連系統，這些產品既要保護敏感信號通路免受電機雜訊干擾，又要能承受持續的多軸關節運動。

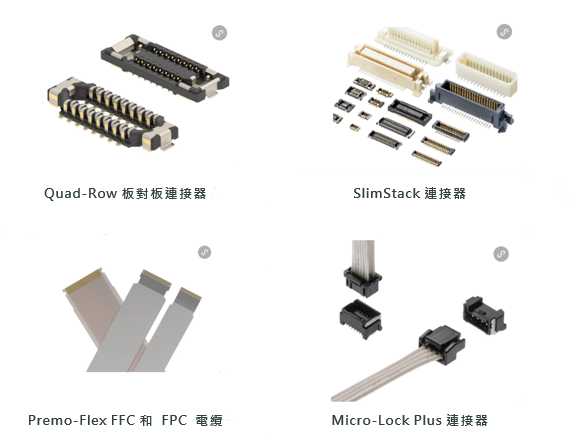

與傳統設計相比，節省空間的 Quad-Row 板對板連接器可節省高達 30% 的空間，從而解決封裝瓶頸的問題。同樣，SlimStack 連接器在薄型設計中提供可靠的電源和信號能力，作為微型互連系統，非常適合 LiDAR 和受限的關節外殼。這些微型超小間距連接器的間距可精細至 0.175mm，使設計人員能夠將先進攝像頭和觸覺感測器集成到受限的末端部位，而無需增大機器人的物理外形。

Premo-Flex FFC 和 FPC 電纜通過將敏感信號與附近的高扭矩電機驅動隔離，以維持低雜訊的高速資料路徑。這些柔性電路經過精心設計，具有高彎折壽命等級，可在動態關節外殼內輕鬆彎折，防止走線開裂和間歇性資料中斷。為配合這些柔性資料路徑，Micro-Lock Plus 連接器在高震動環境中提供機械穩固性，其堅固的鎖緊結構可防止端子在高衝擊動作中回退。

相關產品

借助 Molex 莫仕專為人形機器人打造，能夠實現高密度佈線，並具備高彎折壽命耐久性的連接器解決方案，輕鬆應對這些平臺在空間和機械方面的限制。
