新款 IHXL 系列電感器提供高達 209 A 的額定電流，鐵芯損耗降低 20 %

來源: Vishay 威世科技

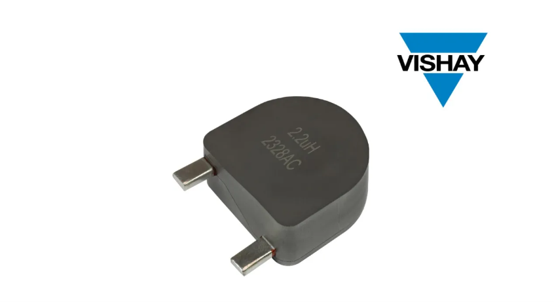

IHXL 系列電感器

• 這些車規級和商用型器件的成本低於現有解決方案，可實現更優的 EMC 及高達 10 µH 的更高電感值

Vishay 宣佈，其 IHXL 系列徑向通孔電感器新增四款產品，旨在以更低成本提供更佳性能。車規級 IHXL1500VZ-3A 和 IHXL-2000VZ-3A 以及商用型 IHXL1500VZ-31 和 IHXL-2000VZ-31 採用新型鐵合金磁芯材料，與上一代相比，鐵芯損耗降低 20 %，同時溫升更低。該系列器件可在 +155 C 高溫下工作，並為高達 209 A 的濾波應用提供出色的電磁相容性（EMC）。

此次發佈的 Vishay Dale 器件可應用於汽車、工業、太陽能及風能領域，可在電池充電系統、無刷直流電機 (BLDC) 以及差模扼流圈和升壓功率因數校正 (PFC) 扼流圈中充當大電流輸入濾波器、DC/DC 轉換器和 DC-Link 濾波器。相較於上一代 IHXL 系列器件，該系列電感器價格更低，同時兼具鐵芯損耗更小、電感值高達 10 µH 的優勢，可實現更高阻抗以優化濾波性能，並增強開關轉換器的紋波電流控制。

IHXL1500VZ-3A、IHXL1500VZ-31、IHXL-2000VZ-3A 和 IHXL-2000VZ-31 採用磁遮罩結構，配有壓制鐵粉芯體，可約束雜散磁通，最大限度地減少與周圍元器件的耦合；相較於內部線圈裸露的傳統繞線器件，最大程度地提升了 EMC。這種壓制鐵粉結構還具有內部熱阻低的特性，可減少熱點，在採用主動冷卻時進一步提升性能，同時，平頂設計簡化了外部散熱器的安裝。

該系列電感器內部採用厚實的銅導體，支援 55 A 至 209 A 的寬範圍負載電流，適用於 1500 (38.1 mm x 38.1 mm x 21.89 mm) 和 2000 (50.8 mm x 50.8 mm x 21.7 mm) 封裝尺寸。其軟飽和磁芯材料可避免硬飽和，確保在寬負載條件下（包括高瞬變電流尖峰期間），電感保持穩定。IHXL1500VZ-3A、IHXL1500VZ-31、IHXL-2000VZ-3A 和 IHXL-2000VZ-31 符合 RoHS 標準、無鹵素，且滿足 Vishay 綠色要求，具有高抗熱衝擊、耐潮和抗機械衝擊性能，並可提供定制的端接方式、電感值、電流、溫度和電壓額定值。

器件規格表

⁽¹⁾ 分別導致 ΔT 約為 40 C 和 80 C 的直流電流 (A)

⁽²⁾ 分別導致 L₀ 下降約 20 % 和 30 % 的直流電流 (A)

Vishay 新款 IHXL 系列

徑向通孔電感器
