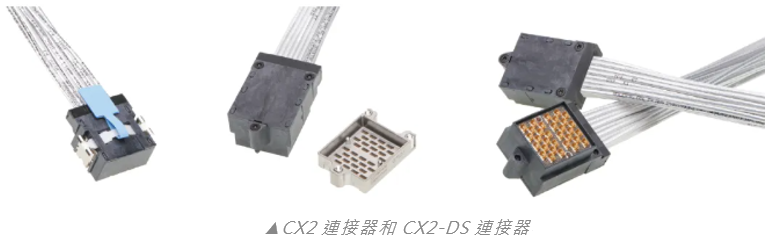

新品速遞 | CX2 連接器和 CX2 Dual Speed 連接器及電纜元件

原創 Molex Molex 莫仕連接器

特色優勢

支援高達 112G（CX2）或 224G（CX2-DS）的下一代資料速率

隔離式收發器/接收器的引腳佈局採用了創新的遮罩結構，並配備了高性能雙軸電纜，這有助於在 CX2 連接器上實現高達 112Gbps 的傳輸速率。CX2-DS 是 CX2 的信號速率和頻寬翻倍/加強的增強版本。CX2-DS 連接器可實現高達 224Gbps 的傳輸速率。

提升可靠性，並確保連接器完全就位，以防止錯配和連接意外斷開

由連接器和插座組成的兩件式配接套件具備機械擦拭功能，並可通過閂鎖或螺釘實現固定。

最大限度提高系統性能，並拓寬機盒內的連接範圍

電纜元件使用 31 AWG（CX2）或 30AWG（CX2-DS）雙軸電纜來支持 BiPass 電纜系統架構解決方案。

最大限度地降低安裝過程中 PCB 連接器引腳損壞的風險

完全受保護的防誤插介面簡化了裝配工作，並有助於確保連接器可靠配接。

能夠減少串擾並提升信號完整性，從而實現更高的信號速率該設計可確保高速性能，同時將信號衰減降至最低。

市場和應用

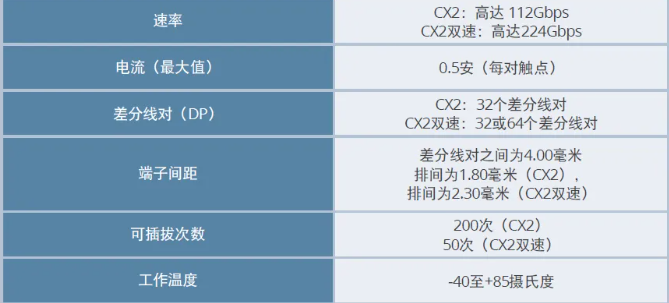

參數規格

參考資訊

系列：220014（CX2 32-DP 電纜組件）
　　　220294（CX2 32-DP 插座）
包裝：帶蓋壓紋帶
設計計量單位：毫米
是否符合 RoHS 標準：是
是否無鹵素：是

物理參數

外殼：LCP
接點：銅合金
電鍍：接觸部位 — 鍍金；
焊尾部位 — 鍍錫；
底層 — 鍍鎳
工作溫度：-40 至 +85 攝氏度

電氣參數

電壓（最大值）：29.9 伏交流有效值
電流（最大值）：每對觸點 0.5 安培
絕緣耐壓：250 伏
絕緣電阻：100 兆歐

機械參數

端子間距：差分線對之間為 4.00 毫米，排間為 1.80 毫米（CX2）和 2.30 毫米（CX2-DS）
對配高度：16.60 毫米（32 個差分線對 CX2-DS）
　　　　　18.40 毫米（64 個差分線對 CX2-DS）
　　　　　13.20毫米 （32 個差分線對 CX2）
路數：32 個差分線對（CX2 或 CX2-DS）或 64 個差分線對（僅限 CX2-DS）
可插拔次數（最小值）：200 次（CX2），50 次（CX2-DS）
插配力（最大值）：每對 2 牛
扳手測試（最大值）：25 牛
螺絲扭矩（最大值）：0.65 牛米
插配失准矯正能力：0.60 毫米
