0.7A 650V 整合高壓側和低壓側柵極驅動器

2ED2106S06F 半橋驅動評估板

此評估板採用半橋式配置的英飛凌絕緣矽（SOI）閘極驅動器 2ED2106S06F 和兩個 MOSFET（IPD60R360P7）。此電路板旨在測試閘極驅動器的基本功能和特性。

使用者可以測試 PWM 輸入 - 輸出性能、檢查傳播延遲、電流能力和高開關頻率性能。此電路板也可用於進行雙脈衝測試。

產品型號：

EVAL-2ED2106

2ED2106S06F 評估板

所用裝置：

閘極驅動器：2ED2106S06F

MOSFET：IPD60R360P7

產品特點

工作電壓高達 +650V

採用英飛凌 SOI 技術

負壓 VS 瞬態抗擾度為 100V

整合式低歐姆自舉二極體

專為自舉電路設計

最大電源電壓為 25V

欠壓鎖定（UVLO）功能

200ns 傳播延遲

VS 腳位上的邏輯工作電壓最高可達 -11V

-5V 輸入端的負電壓容差

應用價值

降低 BOM 成本並節省空間

電平轉移損耗降低 50%

出色的堅固性和抗噪能力

應用領域

家用電器

馬達控制和驅動器

開關電源（SMPS）

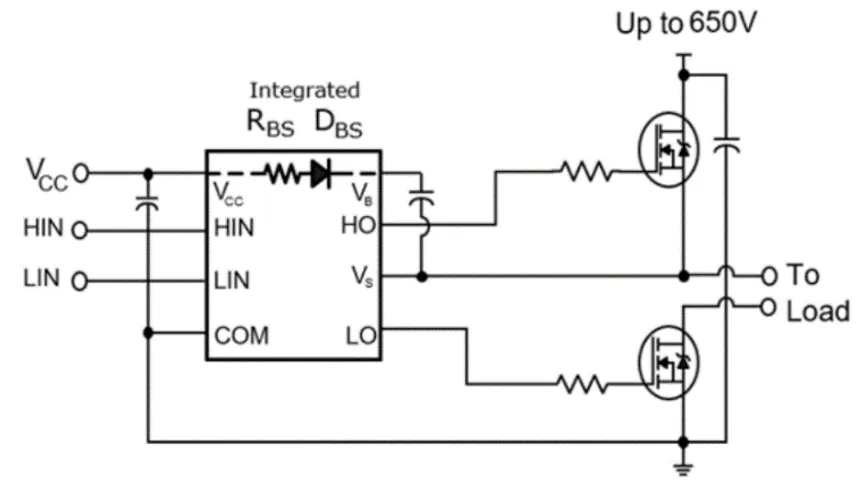

框圖
