英飛凌推出新一代 ZVS 反激式轉換器晶片組，適用于先進 USB-C PD 適配器和充電器

來源：英飛凌官方微信

隨著 USB-C 電源傳輸（PD）充電技術的日益普及，整個消費市場對相容性強的充電器的需求也在增加。如今，使用者需要功能強大而又設計緊湊的適配器。英飛凌科技推出的次級側受控 ZVS 反激式轉換器晶片組 EZ-PD™ PAG2 可以滿足這一需求。該晶片組由 EZ-PD™ PAG2P 和 EZ-PD™ PAG2S 兩款不同的型號組成，集成了 USB PD、同步整流器和 PWM 控制器。它能夠使用脈衝 - 邊沿轉換器（PET）CYPET121 確保初級側和次級側之間的高效通信與隔離。該產品通過支援創新的非互補有源鉗位反激式（NCP-ACF）和零電壓開關准諧振反激式（QR-ZVS）拓撲結構提高了效率，適用於高能效的 USB-C 適配器、充電器和旅行適配器。

EZ-PD™_PAG2

EZ-PD™ PAG2 系列晶片組能夠為各種應用提供一種通用、高效的電源傳輸解決方案。該晶片組支援帶有可程式設計電源（PPS）的 PD 3.1 標準功率範圍（SPR）以及 28V 的擴展功率範圍（EPR），可實現快速、可靠的充電。同時，該晶片組適用於各種功率，相容 BC v1.2、AFC、蘋果充電和 QC5.0 等充電協定，並支援 90 VAC 至 265 VAC 的通用 AC 線路輸入，提高了這款半導體器件在全球的可用性。

該產品使用外部 ss 電容器實現了可程式設計軟啟動，具有受控上電、非連續導通模式（DCM）、臨界導通模式（CrCM）和連續導通模式（CCM）以及針對不同負載條件的突發和跳躍模式。這種適應性使其成為不同地區充電設備和器件的理想選擇。EZ-PD™ PAG2 系列晶片組的功能可確保高效、靈活的電源管理，滿足各種需求。

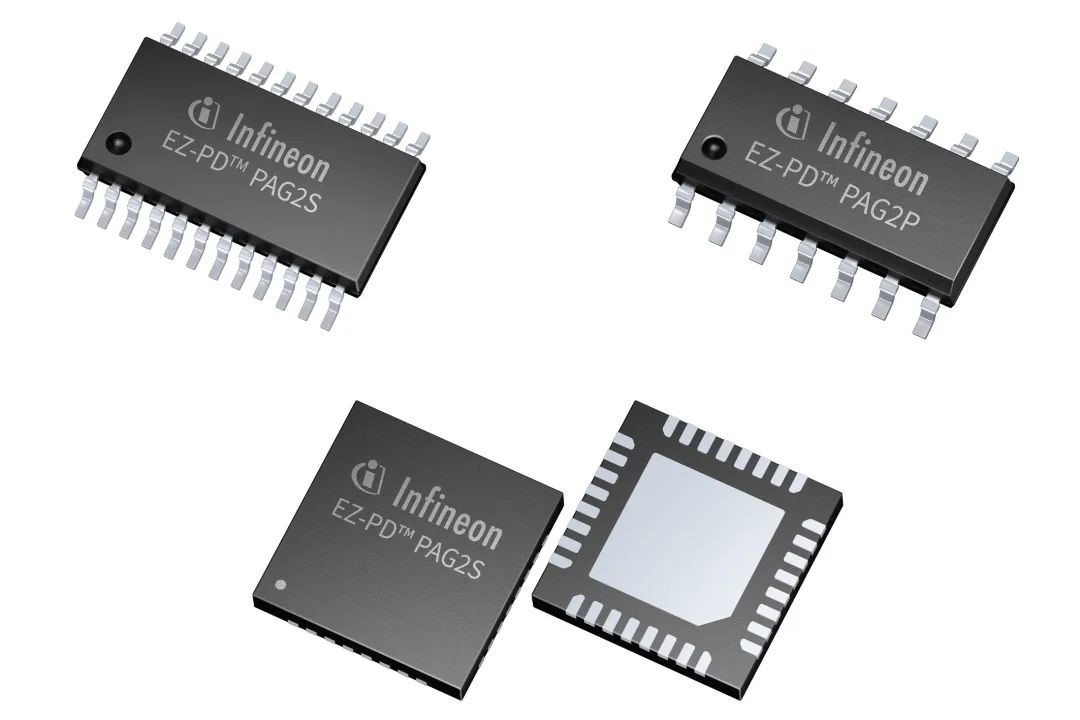

EZ-PD™ PAG2 系列晶片組包含四款專用產品：

• 次級側 ACF 控制器 EZ-PD™ PAG2S-AC 具有高效的能量回收以及 USB-PD 協議功能。
• 另一款 ZVS 控制器 EZ-PD™ PAG2S-QZ 主要採用 QR-ZVS 反激式架構並具有 USB-PD 協議功能。
• 初級側高壓啟動控制器 EZ-PD™ PAG2P 集成了各種能夠提高系統性能的功能，包括高壓啟動、PET 接收器、柵極驅動器和故障保護等。EZ-PD™ PAG2P 的特色是還具有 x 電容放電功能和 Vcc 升壓轉換器。
• 集成同步整流（SR）的 USB PD 控制器 EZ-PD™ PAG2S-PS 可與協力廠商脈寬調製（PWM）控制器配對使用。其特色是帶有一個並聯穩壓器，可通過光耦合器實現恒壓和恒流控制。這款控制器具有同類產品中更佳的 SR 性能和快速開啟/關閉時間，並且支持伏秒積分，可防止錯誤的 SR 導通。
