新品 | 2000V SiC 分立器件雙脈衝或連續 PWM 評估板

來源：英飛凌工業半導體

新品

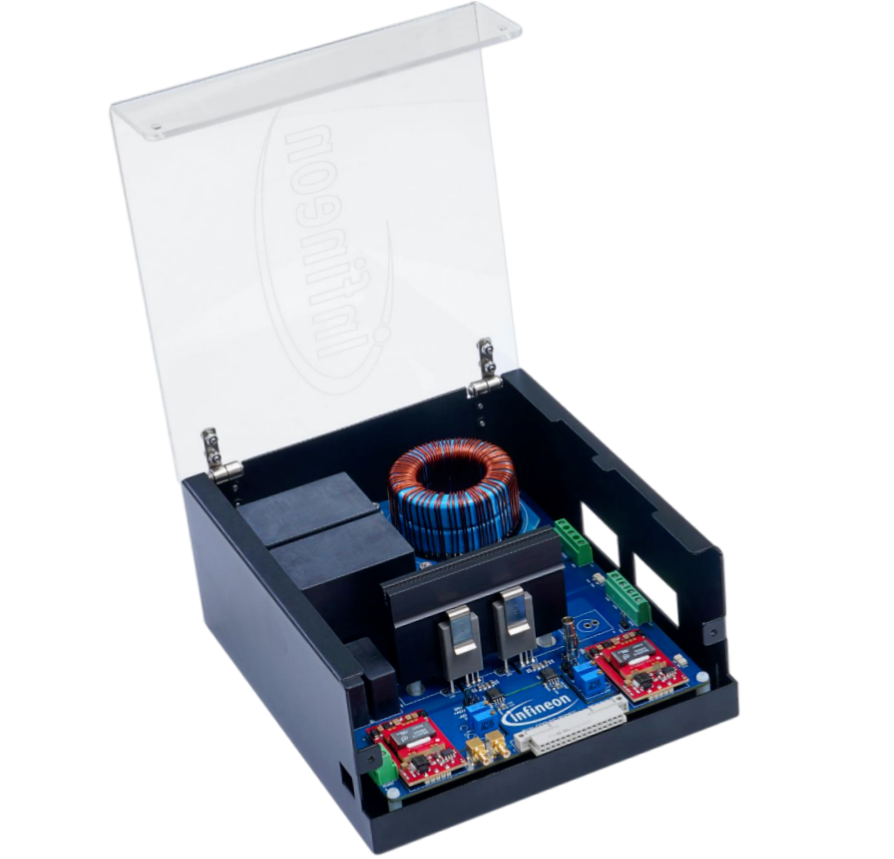

開發 EVAL-COOLSIC-2kVHCC 評估板的目的是評估 TO-247 PLUS-4-HCC 封裝的 CoolSiC™ 2000V 碳化矽 MOSFET。

評估板是精確的通用測試平台，用於評估全系列 CoolSiC™ 2000V SiC MOSFET 分立器件和 EiceDRIVER™ 緊湊型單通道隔離柵極驅動器 1ED31xx 系列。

該電路板設計靈活，可在不同的測試條件下，通過雙脈衝或連續 PWM 運行進行各種測量，譬如光伏、儲能系統和電動汽車充電等應用。

評估板型號：

EVAL-COOLSIC-2kVHCC

相關器件：

• TO-247 PLUS-4-HCC 封裝的 CoolSiC™ 2000V 24mΩ
• 1ED3124MU12H 14A,5.7kV（rms）緊湊型單通道隔離柵極驅動器

產品特點

雙脈衝或連續 PWM 運行

耐壓高達 1500VDC

與 TO-247PLUS-4-HCC 和 TO-247-2 封裝相容

可調柵極驅動電壓

支援外部 XMC4400 控制器，型號為：KIT_XMC4400_DC_V1

為直流母線緩衝電路評估預留空間

EiceDRIVER™ 緊湊型單通道隔離柵極驅動器 1ED3124MU12H

應用價值

市場上首個應用於 2000V CoolSiC™ MOSFET 的評估板

英飛凌高壓 CoolSiC™ MOSFET 與緊湊型單通道 2300V EiceDRIVER™ 隔離柵極驅動器

操作簡便，同時滿足高壓安全要求

通用設計可以用於多種測試場景

高壓分立器件的精確測試平台

高功率密度

支援不同的運行模式

應用領域

光伏

儲能系統

電動汽車充電

產品框圖
