6.5A，2300V 單通道隔離式柵極

驅動器評估板（配 SiC MOSFET）

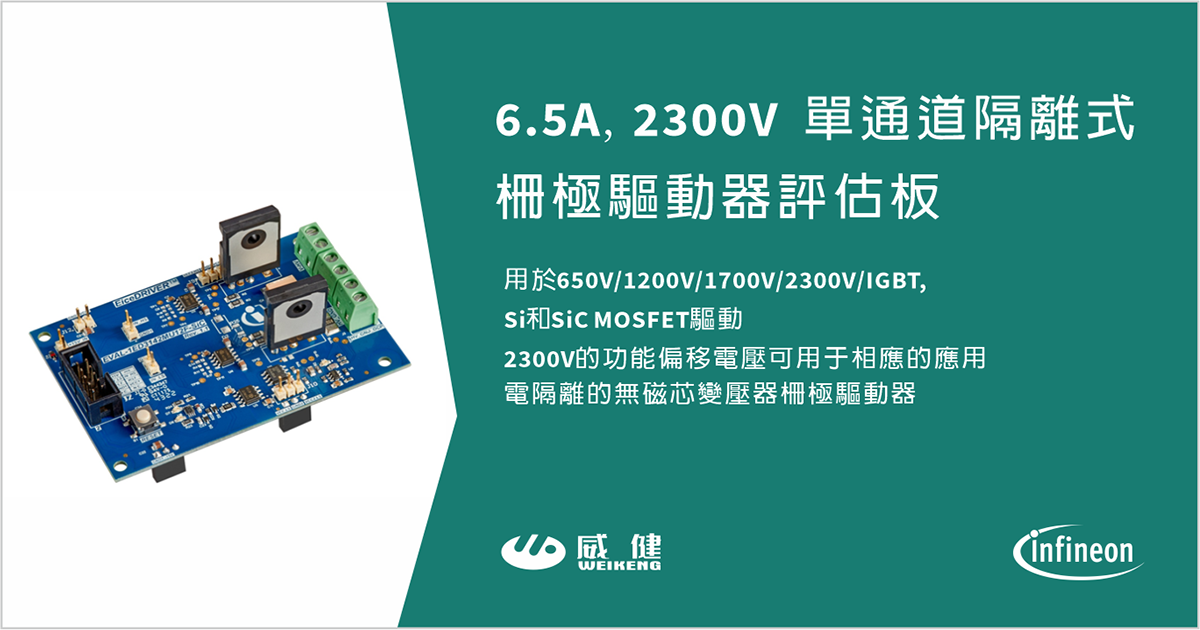

EVAL-1ED3142MX12F-SIC 採用半橋電路，用兩個柵極驅動 IC　1ED3142MU12F 來驅動 IGBT、MOSFET 和 SiC MOSFET 等功率開關。

該板預裝了兩個 CoolSiC™ SiC MOSFET IMZA120R020M1H，一個額外的柵極驅動 IC 用於隔離從上橋臂到邏輯控制側的過流回饋信號，採用快速運算放大器做過流檢測的比較器，評估板最適合於雙脈衝測試。

產品型號：

Eval-1ED3142MU12F-SiC

所用器件：

1ED3142MU12F 6.5A，

2300V 單通道隔離式柵極驅動器

IMZA120R020M1H

20mΩ 1200V SiC MOSFET

產品特點

EiceDRIVER™ 緊湊型單通道隔離柵極驅動器 1ED31xx 系列（X3 緊湊型系列）。

用於 650V/1200V/1700V/2300V/IGBT，Si 和 SiC MOSFET 驅動

2300V 的功能偏移電壓可用于相應的應用

電隔離的無磁芯變壓器柵極驅動器

6.5A 源和灌峰值輸出電流典型值

35V 絕對最大輸出電源電壓

45ns 的傳輸延遲，20ns 的輸入濾波器

應用價值

集成濾波器減少了對外部濾波器的需求

嚴格的 IC 到 IC 傳輸延遲匹配（最 7ns），提高了應用的穩健性，不會因老化、電流和溫度而產生變化

適合在高環境溫度和快速開關應用中運行

UL 1577（計畫）VISO = 3.6kV（rms）1 秒，3.0kV（rms）1 分鐘

應用領域

電動汽車充電

電機控制和驅動

伺服器電源

光伏系統的解決方案

不斷電供應系統（UPS）

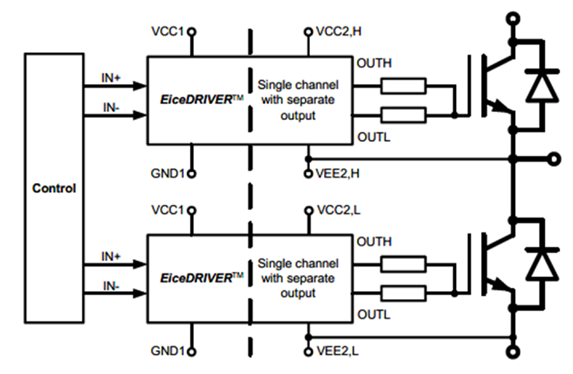

產品框圖
