新品

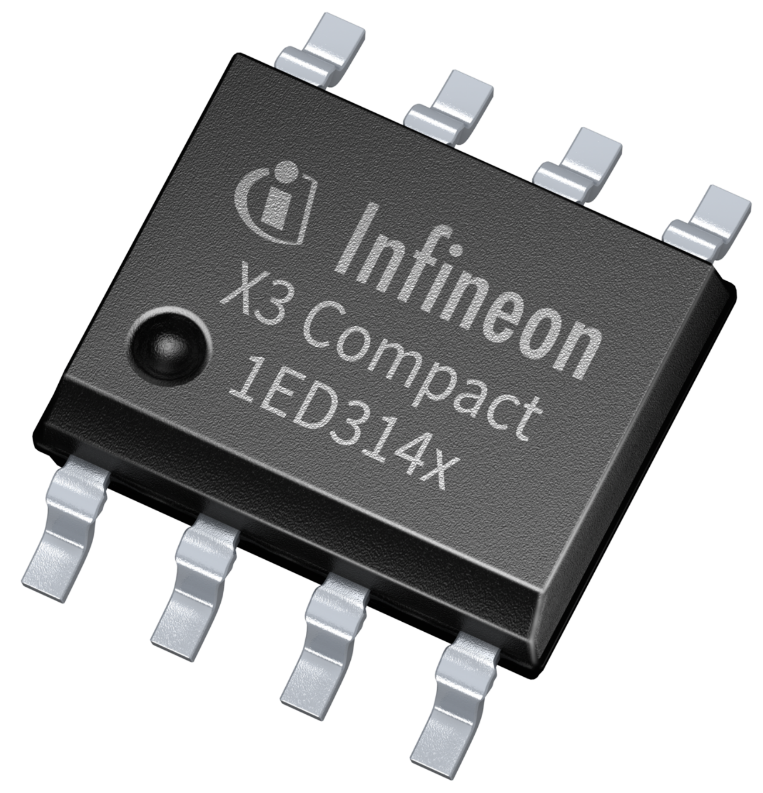

X3 Compact POLARIS

(1ED314x)-6.5A,3kV(rms)

單通道隔離柵極驅動器

X3 Compact (1ED31xx)隔離柵極驅動器系列，容易使用，最近發佈的柵極驅動器系列又增加了一個新的產品系列，DSO-8 150mil窄體封裝（1ED314x），帶一個米勒鉗位元選項。

相關器件：

• 1ED3140MU12F
• 1ED3141MU12F
• 1ED3142MU12F

產品特點

用於IGBT（包括IGBT7）、SiC和Si MOSFET

6.5A典型輸出電流，7ns傳播延遲匹配

帶30ns輸入濾波器，45ns傳播延遲

35V的絕對最大輸出電源電壓

獨立的輸出和輸入管腳

DSO-8 150mil窄體封裝，爬電距離為4 mm

9.3V、12V、13.6V欠壓鎖定（UVLO）的選項

應用價值

集成濾波器降低了對外部濾波器的需求

IC-to-IC開通傳播延遲匹配小（最大7 ns）

提高了應用的穩健性，並提高了系統效率

適用於高速開關的驅動

UL 1577（計畫）VISO=3.6kV（rms）1 s，3kV（rms）1min

精確的閾值和時序，結合UL 1577認證，實現了卓越的應用安全

競爭優勢

可覆蓋高達10kW的應用

集成濾波器降低了對外部篩檢程式的需求，因此減小了客戶的材料清單

米勒鉗位元選項與SiC MOSFET或IGBT7結合使用，可避免寄生導通實現了卓越的應用安全

應用領域

工業電機驅動器-緊湊型、標準型、工程型，伺服驅動

太陽能逆變器

UPS系統

電動汽車充電

儲能系統

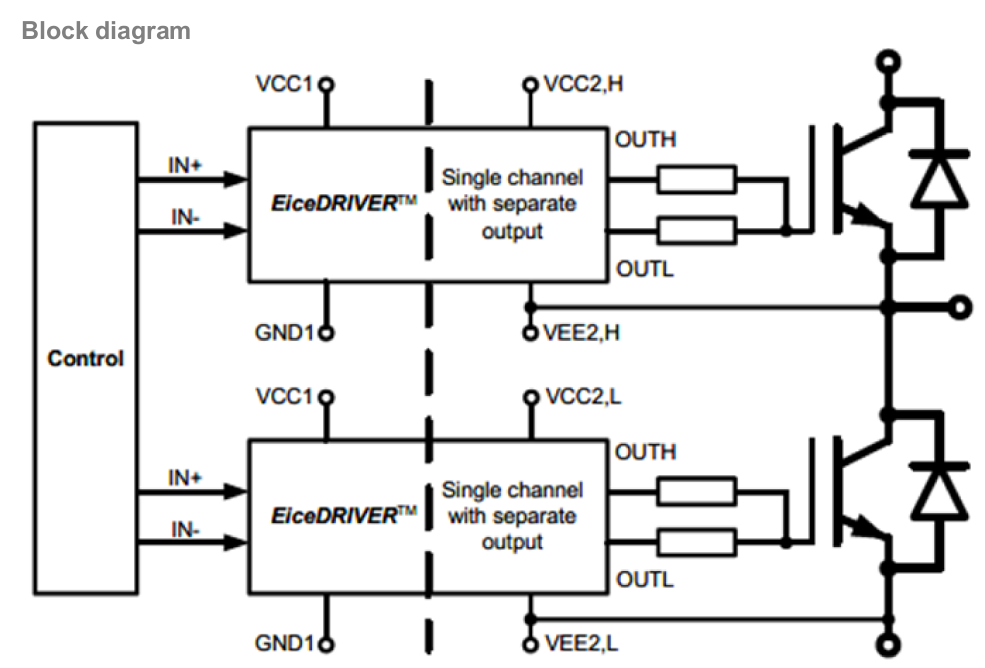

框圖
