厚膜功率電阻通過提高功率密度而節省空間並簡化設計

來源: Vishay威世科技

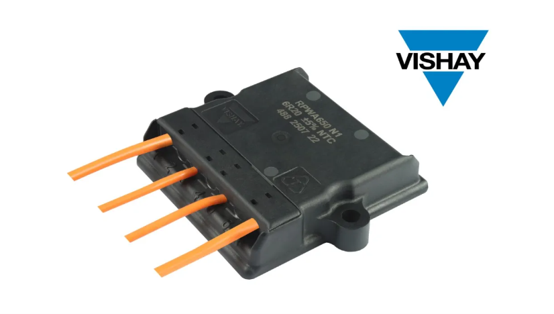

Vishay 宣佈，推出新的厚膜功率電阻器系列，該系列產品採用薄形封裝，可提供 650 W 連續功率，在業界保持領先水準。Vishay MCB RPWA 650 系列器件提供可定制的佈線方案，並可集成可選的溫度感測器，從而能夠減少元器件數量，在節省空間的同時簡化設計和裝配流程。

此次發佈的器件支持高功率能力並採用緊湊型封裝，使設計人員能夠實現更高的功率密度，從而減少所需的並聯電阻數量。這些器件的強大性能得益于“冷系統”底板設計，這種設計可將熱量高效傳導至外部散熱器（需另行購買），在 -55 °C 至 +155 °C 的寬溫度範圍內保持穩定運行。

為進一步精簡設計，RPWA 650 系列器件將功率電阻和可選的嵌入式 NTC 溫度感測器集成在單個外殼中。通過可定制的線纜以及支持自校準壓力的易安裝設計，不僅消除了對於電路板級焊接的需求，還降低了佈線和裝配的複雜性，並在功率模組和元件中通過隨插即用方式實現更快的集成。

RPWA 650 系列指出從 6.2 Ω 至 1 MΩ 的寬電阻值範圍，公差低至 ± 5 %，可支援多種電路功能，包括預充電、放電、主動放電、電源轉換和緩衝操作。該系列器件非常適合嚴苛環境中的汽車、能源、工業、醫療和航空電子系統。

這些電阻器支援高達 6000 V_DC 的最高工作電壓，介電強度達 7000 V_RMS，典型自感 ≤ 40 nH。對於高壓和快速開關電路，這些能力可實現精確的能量耗散，並最大限度減少瞬態過沖。這些器件還提供了高脈衝能量處理能力，支援 50 μs 脈衝下每次脈衝高達 3.5 J 的重複工作。這些器件符合 RoHS 標準，並正在申請 AEC-Q200認證。

Vishay 厚膜功率電阻器系列
