CHA 系列通過 AEC-Q200 認證的薄膜片式電阻現推出 0402 外殼尺寸

來源: Vishay

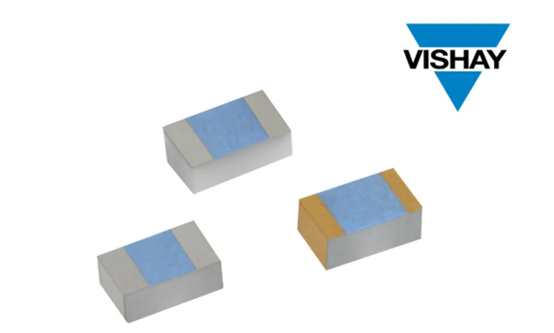

CHA0402 電阻

• o CHA0402 微波電阻可在惡劣環境條件下提供高達 50 GHz 的穩定高頻性能

Vishay 推出採用 0402 外殼尺寸的新器件，擴展了 CHA 系列通過 AEC-Q200 認證的薄膜片式電阻的陣容。CHA0402 電阻具有10 Ω 至 500 Ω 的寬電阻值範圍，可為汽車、通信、醫療、航太、航空電子等提供高達 50 GHz 的高頻性能。

CHA 系列器件目前有 02016 和 0402 兩種外殼尺寸，提供了極低的內部電抗，在大頻率範圍內表現出接近純電阻的性能，而且 Z/R 曲線接近平直，分別為 70 GHz 和 50 GHz。這些微波電阻即使在應力最大的 AEC-Q200 測試中也保持高頻率穩定性，這一點通過其 ΔR 和 Z/R 測量值得到了驗證，從而保證了器件在惡劣環境條件下的高性能。

CHA 系列非常適合汽車 ADAS、雷射雷達、連接和 4D 雷達系統；低地球軌道衛星和空間通信系統；X 光、核磁共振成像和 CAT 掃描器；5G/6G 通信設備、基站和中繼器；遙測系統；無人機和射頻天線。對於這些應用，CHA0402 電阻提供了 37 V 的極限電壓，在 + 70 °C 時的額定功率達 300 mW，溫度係數為 ± 100 ppm/°C，而且可根據要求可提供 ± 50 ppm/°C 的溫度係數。

為了減少開發時間和成本，除了Ansys® HFSS™ 的 3D 模型、Modelithics Microwave Global Models™（PCB 和 pad 可擴展）和設計套件外，器件的 S 參數資料也可用於電子模擬。這些電阻符合 RoHS 標準，無鹵素，滿足 Vishay 綠色標準，採用格盤式包裝以及編帶和卷盤包裝。

Vishay 採用 0402 外殼尺寸的

通過 AEC-Q200 認證的薄膜片式電阻
