6.5A，5.7kVRMS 單通道帶隔離電源的柵極驅動器評估板 － SiC MOSFET 半橋電路

來源: 英飛凌工業半導體

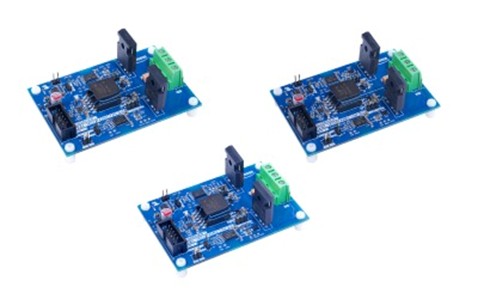

該評估板用於評估半橋電路中的 1ED314xMC12H 隔離柵極驅動器 IC。

該電路板包括兩個 1ED314xMC12H 隔離柵極驅動器，兩個 IMZA120R020M1H CoolSiC™ 1200V SiC 溝槽 SiC MOSFET。評估板由採用 EiceDRIVER™ Power 2EP130R 變壓器驅動器 IC 的電氣隔離板載電源供電。通過更換柵極驅動器 IC，該電路板可用於評估 1ED314xMC12H 系列的其他 IC。

產品型號：

■ EVAL-1ED3142MC12HSIC：1ED3142MC12H 評估板 - 6.5A、5.7kV（rms）單通道隔離柵極驅動器，帶獨立輸出和 12.5V UVLO；

■ EVAL-1ED3144MC12HSIC：1ED3144MC12H 評估板 - 6.5A、5.7kV（rms）單通道隔離柵極驅動器，UVLO 參考地為 GND2，12.5V UVLO；

■ EVAL-1ED3145MC12HSIC：1ED3145MC12H 評估板 - 6.5A、5.7kV(rms)單通道隔離柵極驅動器，附可調 UVLO。

相關產品：

■ 1ED3142MC12H

■ 1ED3144MC12H

■ 1ED3145MC12H

■ IMZA120R020M1H

■ 2EP130R

產品特點

• 碳化矽半橋電路

• 1200V 20mΩ SiC MOSFET IMZA120R020M1H

• 6.5A、5.7kV（rms）單通道隔離柵極驅動器 1ED314xMC12H

• 2EP130R 變壓器驅動積體電路

• 12.5/13.6V UVLO 保護（帶滯後）

應用價值

• 易於測量和設置

• 附隔離電源

• 可更換的電力開關

競爭優勢

• 多種 UVLO 版本，參考地為 GND2 的 UVLO 和可調 UVLO 選項

• 獨立拉電流和灌電流輸出

• 40ns 傳播延遲，不同元件最大 7ns 誤差

• 主動關機、短路箝位、過溫保護

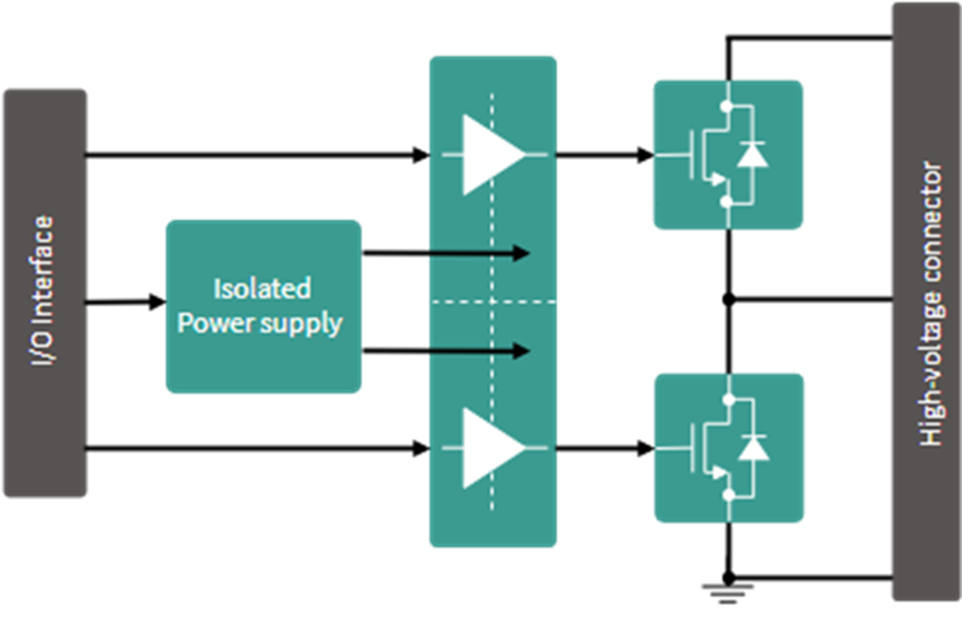

• 框圖

應用領域

• 機架式電源

• 儲能系統

• 電動車充電樁

• 通用驅動器

• 電機控制和驅動

PCB 文件

• Altium PCB 設計文件

• Gerber PCB 製程文件

• 材料清單

• PDF 版本原理圖

• PDF 版本 PCB 參考圖
