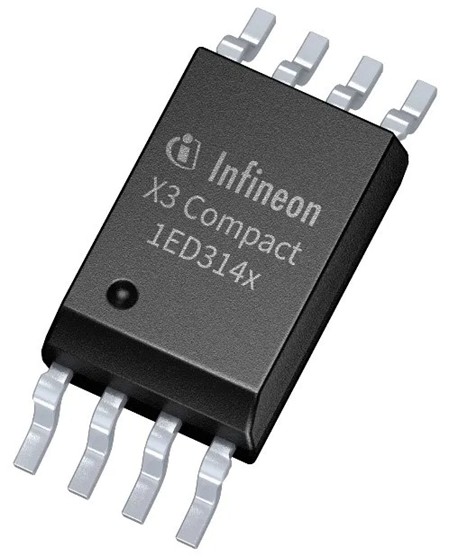

新品 | EiceDRIVER™ 6.5A 5.7 kVrms 單通道閘極驅動器 1ED314xMC12H

來源: 英飛凌工業半導體

EiceDRIVER™ 緊湊型單通道隔離閘極驅動器，具有 6.5A 峰值灌電流和 6A 峰值拉電流能力，採用 8 引腳 LDSO 寬體封裝，

適用於 IGBT、MOSFET 和 SiC MOSFET 驅動。多種 UVLO 電壓版本，獨立輸出版本，UVLO 參考地為 GND2，UVLO 可調。

產品型號：

■ 1ED3141MC12H

■ 1ED3142MC12H

■ 1ED3143MC12H

■ 1ED3144MC12H

■ 1ED3145MC12H

產品特點:

• 2300V 功能偏移電壓，適用於高達 2300V 的 IGBT、Si 和 SiC 開關

• 隔離無芯變壓器

• 高達 6.5A 的典型峰值輸出電流

• 35V（絕對最大值）輸出側電源電壓

• 3.3V 和 5V 輸入側電源電壓

• 高 CMTI > 300kV/µs

應用價值:

• 8 毫米輸入側與輸出側之間的爬電距離與間隙間隙

• CTI 600 封裝

• 符合 IEC 60747-17（計畫）、UL 1577；VIORM = 1767V（峰值、加強絕緣）；VISO = 6.84 千伏（均方根），持續 1 秒鐘；VISO = 5.7 千伏（有效值），1 分鐘

競爭優勢:

• 多種 UVLO 電壓版本，獨立輸出版本，UVLO 參考地為 GND2，UVLO 可調

• 40ns 傳播延遲，不同裝置最大傳播延遲偏差 7ns

• 主動關機、短路箝位、過溫保護

應用領域:

• 機架式電源

• 儲能系統

• 電動車充電樁

• 通用驅動器

• 電機控制和驅動

• 太陽能逆變器
