英飛凌推出 ASIL-B 等級並具喚醒功能的第三代 3D 霍爾感測器 TLE493D-x3 系列

來源: 英飛凌汽車電子生態圈

近日，英飛凌的磁性感測器門類再添新兵，第三代 3D 霍爾感測器 TLE493D-x3 系列在經歷兩代產品的迭代後應運而生。相較於前一代產品，主要有以下變化：

• 供電範圍擴展到 5v 並增加 ±50mT 的量程範圍，從而可覆蓋更多應用場景；

• 精度更高，在靈敏度溫漂和零點溫漂以及各軸匹配度漂移方面性能具有提升；

• 系列中所有型號均具備睡眠喚醒功能；

• 明確符合功能安全 ASIL-B 等級要求，方便客戶建構 ASIL-B 以上等級的系統；

• 增加 SPI 介面的型號 TLE493D-P3I8，該型號工作溫度可達 150℃。

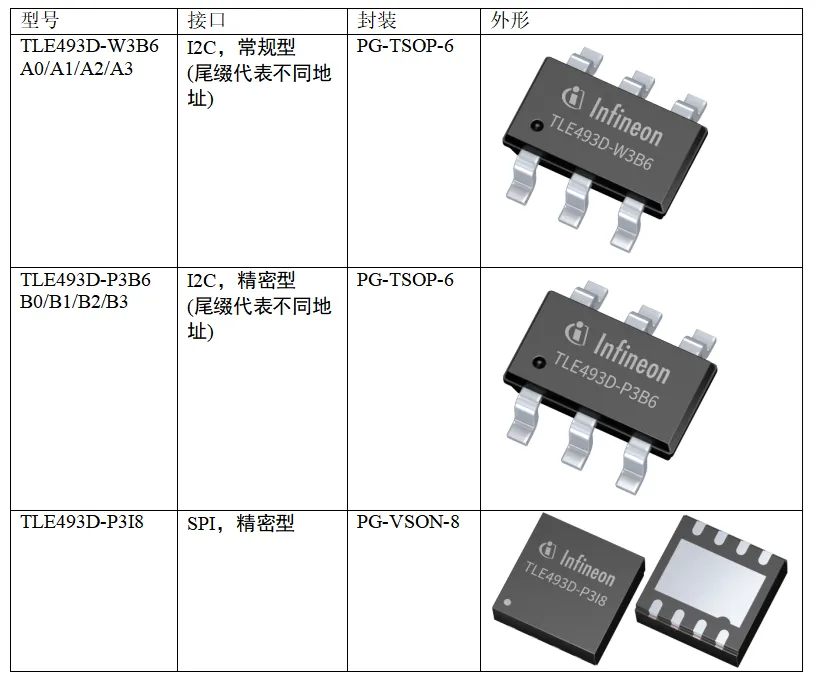

該系列產品的型號如下：

兩種測量模式：

• 低功耗模式：晶片內部定時觸發測量,可配置為 4 種定時取樣頻率 16、31、125、1000Hz

• 主控模式：外部 MCU 對晶片測量進行觸發,最高取樣頻率可達 7kHz

兩種模式均可配置為以下三種採樣值的組合：

3 軸磁場 + 溫度

X 軸磁場 + Y 軸磁場

X 軸或 Z 軸磁場 + 溫度

三種量程：

量程範圍（mT）

靈敏度典型值（LSB14/mT）

長量程：± 16029.5

短量程：± 10059

超短量程：± 5011

8

睡眠與喚醒功能：

睡眠功能指的是晶片被設定為低功耗模式時，如果晶片感應的磁場低於所設定閾值，則晶片處於休眠狀態，以所設定頻率定時內部進行採樣並不再回應來自 MCU 的通訊指令。

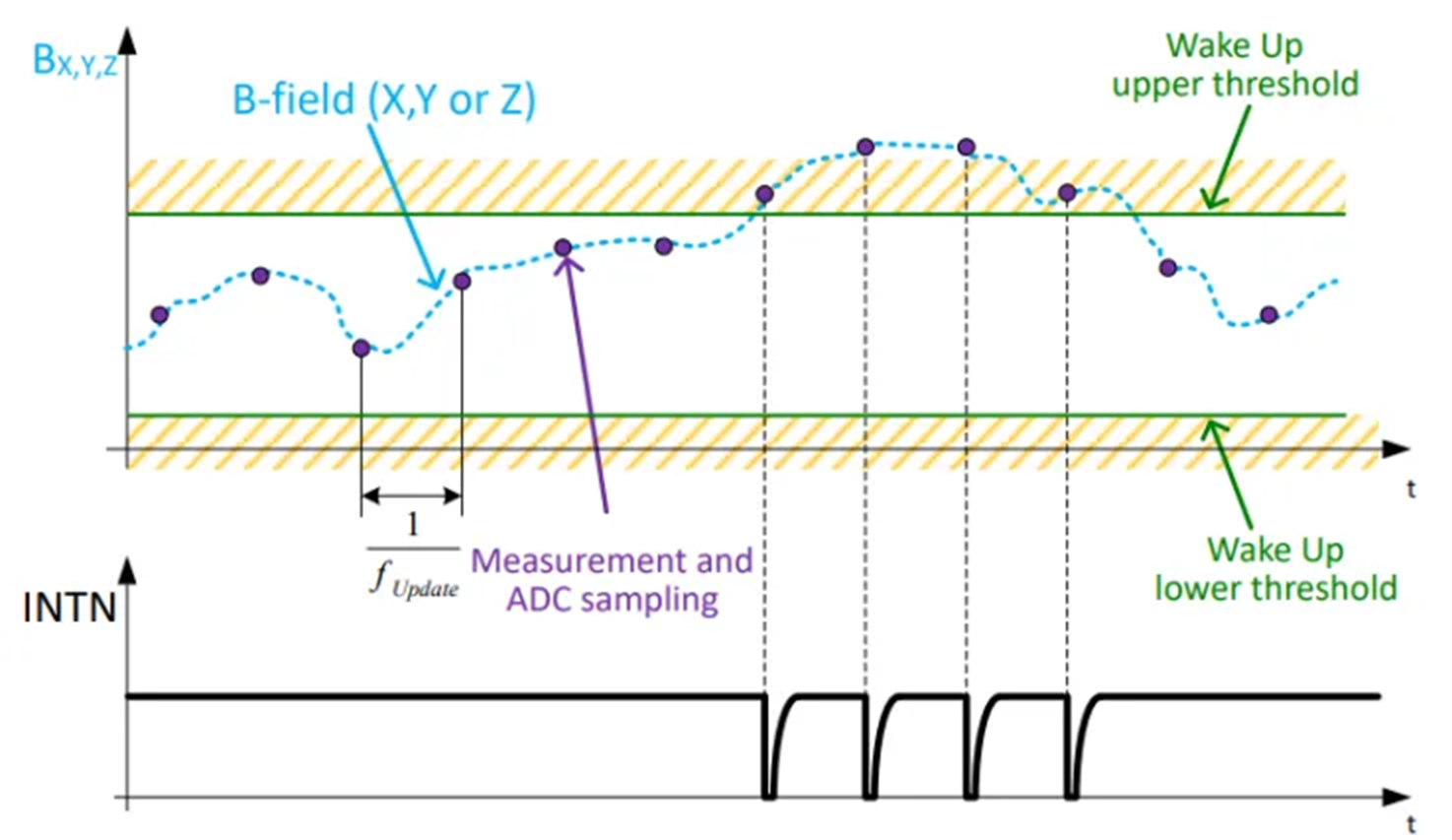

喚醒功能指的是設定磁場閾值並使能該喚醒功能後，一旦作用於晶片的磁場超過閾值，INTN 管腳會輸出低電平觸發脈衝，可用於喚醒 SBC 或 MCU。 X,Y,Z 任意一個軸的閾值被超過就會觸發出脈衝。如果各軸的閾值保持在復位時的初始值沒有進行修改，則表示該軸的睡眠喚醒功能沒有使能；如果所有軸的的閾值均保持復位初始值，則晶片會一直保持在喚醒狀態，持續向外發出脈衝。

檢驗功能

除了支援上述的三種採樣值組合外，晶片還提供三種自我檢測功能滿足使用者的診斷要求：

• 各軸霍爾偏壓檢測及供電電源檢測。這項功能主要是檢驗施加在 hall 盤上的偏壓是否在規程內，資料手冊中不但規定了初始值的合規範圍，同時規定了全生命週期的漂移範圍。

• 修調功能及內部電源偵測。這項功能主要是檢驗 hall 和 ADC 的零點的旋轉修調功能和片內穩壓電路是否仍正常運作。同樣地，資料手冊同時規定了其初始值和漂移值的範圍。

• SAT 檢測。以上兩種自我檢測功能主要著重於晶片內模擬電路的自檢，而 SAT 檢測主要是對片內數位電路的測試，透過設定相關控制位，檢驗晶片的輸出值是否與參考值相同。

溫度補償演算法

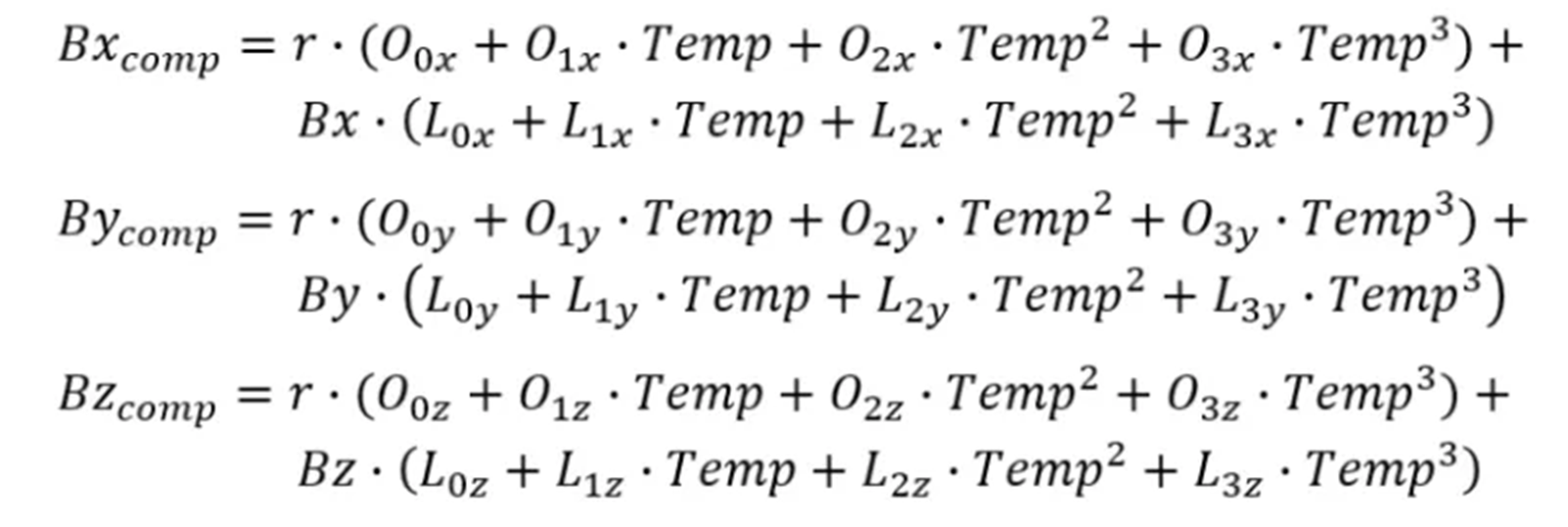

資料手冊提供了三階溫度補償演算法，使用者可以根據如下的公式通過獲得的 Bx,By,Bz 及溫度初始值計算來補償值，從而進一步消除溫漂對精度的影響。

TLE493Dx3 進一步補充了現有的英飛凌磁感測器產品序列，充分考慮了使用者在功能安全方面的需求，是頂柱模組撥桿位置，換檔位置以及搖桿位置檢測等應用場景的最佳選擇。英飛凌透過持續的技術迭代不斷為市場和用戶提供最具性價比的產品。
